Actividad de la plataforma en tiempo real
Simulación del flujo de eventos que la plataforma reportaría automáticamente a Argos y a la Corporación — sincronización satelital, registros de campo y alertas.
Mapa de geolocalización e identificación individual

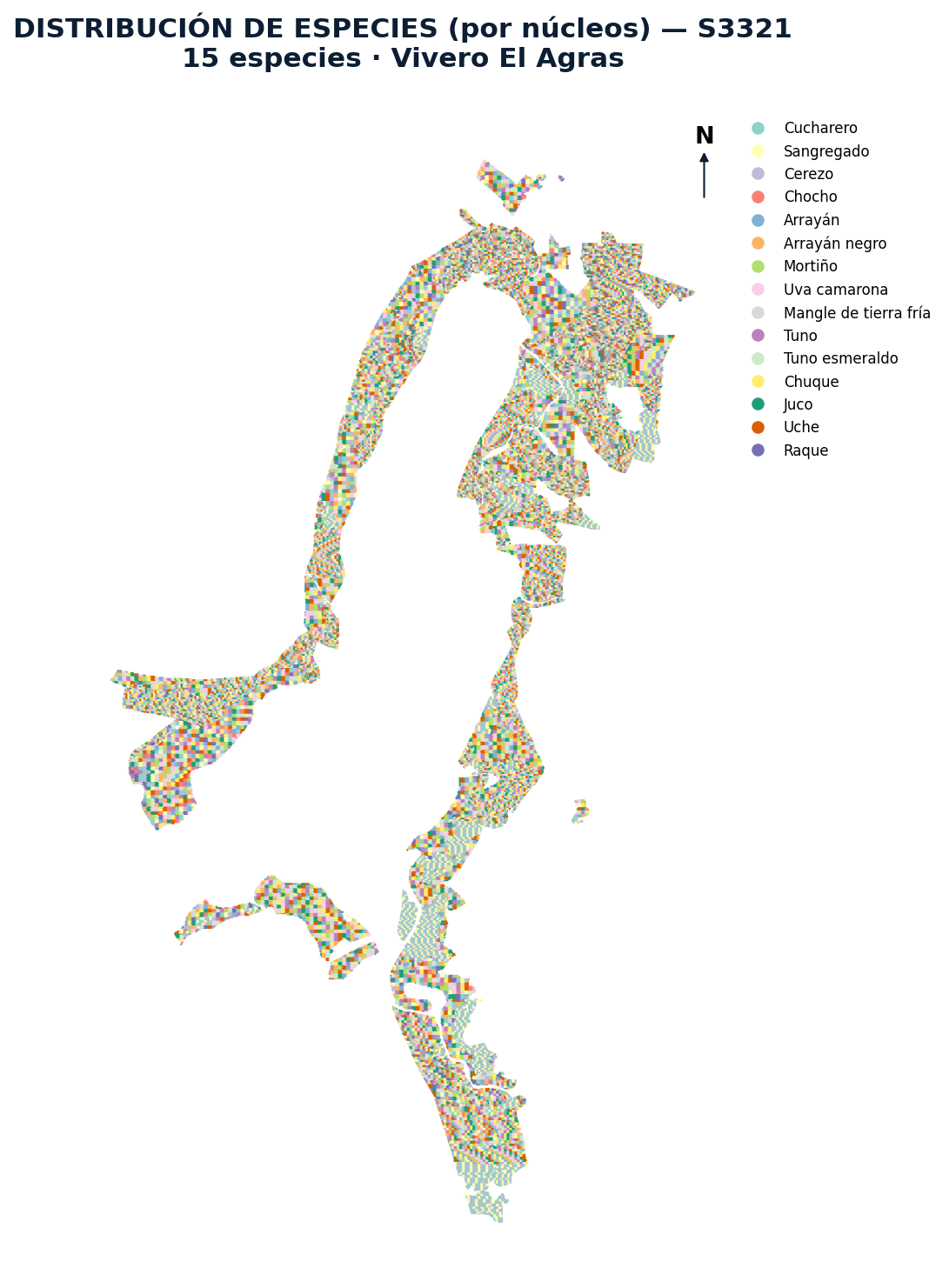

Cada individuo sembrado queda georreferenciado y marcado con placa/código (ver documento «Identificación Individual de Material Vegetal»). Los puntos con contorno punteado son regeneración natural preexistente, sin placa: no cuentan para el indicador de supervivencia del proyecto. La plataforma combina la demo interactiva por individuo con un mapa satelital real de todos los polígonos oficiales de compensación (a partir del KML entregado por Argos), y los dos mapas del diseño de siembra elaborados en QGIS (por especie y por frente), tomados de la carpeta 03_DISENO_SIEMBRA_QGIS.
De dónde sale el NDVI que se reporta en esta plataforma: proceso real, hecho en QGIS sobre imágenes Sentinel-2 (satélite gratuito de la Agencia Espacial Europea, resolución 10 m), para los 229 polígonos oficiales de compensación. Serie histórica 2020-2026 verificada — carpeta 08_SEGUIMIENTO_SATELITAL.
Imagen satelital
Se descarga la escena Sentinel-2 más reciente y sin nubes sobre cada polígono, dividida en 3 zonas (Norte/Centro/Sur) para no exceder el límite de descarga por escena.
Banda Roja (B04) + NIR (B08)
La vegetación sana absorbe luz roja (fotosíntesis) y refleja mucho infrarrojo cercano. QGIS extrae el valor de cada banda, pixel por pixel, dentro de cada polígono.
Fórmula NDVI
Se calcula el índice normalizado con la Calculadora Ráster de QGIS, para cada pixel dentro del polígono.
Promedio por polígono
Estadísticas zonales: se promedia el NDVI de todos los pixeles de cada polígono (ponderado por área) para obtener un solo valor comparable año a año.
Cómo se interpreta el resultado
Hallazgos de la serie 2020-2026 (datos reales)
Las 229 unidades se mantienen en 0,67–0,74 de NDVI general los 7 años — rango "vegetación densa y sana" de forma constante, sin señales de degradación.
Siempre el valor más alto (0,73–0,79): son las zonas de no intervención directa, coherente con mayor cobertura boscosa preexistente.
Consistentemente la más baja (0,62–0,72), esperado por ser cobertura de pastos con árboles dispersos, no bosque cerrado.
Serie completa 2020-2026, año por año (capturas y datos reales, desplegable)
Cada año se calculó sobre los mismos 229 polígonos (78 Biodiversidad + 151 Otra Compensación), con bandas B04/B08 válidas verificadas. Haz clic en un año para ver su captura NDVI real (Sentinel-2, Copernicus Browser) y el detalle por categoría. La mancha clara/blanca en el centro-occidente del polígono es el área de la mina a cielo abierto — sin vegetación, por lo que su NDVI es bajo o nulo; no forma parte de las áreas de compensación.
Explora cada categoría en el mapa satelital real
La captura Sentinel-2 de referencia que compartiste es de baja resolución (365×668 px) — al recortarla y ampliarla se pixela, así que en vez de mostrar recortes borrosos, cada tarjeta te lleva directo al mapa satelital interactivo (tiles Esri en alta resolución) con zoom real sobre los polígonos de esa categoría. Las áreas están verificadas contra el KML oficial de Argos.
0,47 ha
Silvopastoril · 9 polígonos
Sistema de pastos con árboles dispersos, con aislamiento de cerca eléctrica para proteger la siembra del ganado.
17,95 ha
Sustitución · 4 polígonos
Compensación por cambio de uso del suelo: plantación de eucalipto reemplazada por especies nativas latifoliadas.
125,68 ha
Corredores/Restauración · 138 polígonos
Haz clic en una actividad para ver esos polígonos exactos en el mapa ↗
4 actividades bajo "corredores de conectividad biológica", que en conjunto suman las 125,68 ha de esta categoría.
95,33 ha
Biodiversidad · 78 polígonos
3 actividades bajo "pérdida de biodiversidad", que en conjunto suman 95,33 ha de esta categoría.
Suma de las 4 categorías: 0,47 + 17,95 + 125,68 + 95,34 = 239,44 ha — el área total oficial del proyecto de compensación.
Supervivencia por frente
Cruce de georreferenciación, NDVI satelital/dron e inspección de campo. Alerta automática si un frente cae bajo el 80% pactado. Haz clic en una fila para ubicar el frente en el mapa.
| Frente | Individuos | Supervivencia | Estado |
|---|
Índices satelitales — tendencia general
NDVI: serie real 2020-2026, calculada en QGIS sobre Sentinel-2 (ver pestaña "Cómo se calcula el NDVI" en el mapa). NDMI/NDWI: humedad y agua superficial, valores ilustrativos — pendiente de cálculo con bandas reales B11/B12.
Panel de datos curiosos
Traduce las mediciones técnicas en hechos comprensibles para Argos y la Corporación Autónoma. Ingresa la altura y el DAP de un individuo para estimar su CO2 capturado.
Árboles costeados en el Anexo 4 sobre 15 especies nativas y 6 categorías de intervención; 174.162 (98%) ya están distribuidos punto por punto en el diseño real de siembra en QGIS · fuente: 03_DISENO_SIEMBRA_QGIS/puntos_siembra.csv.
Cerezo, Sangregado y Cucharero suman 54.244 de los 174.162 individuos — más de 18.000 cada una, las tres especies más sembradas del diseño.
124.220 puntos están en "Corredores-Pastos/Sustitución", la categoría de intervención más grande de las 6 del diseño de siembra.
Las 239,44 ha en restauración equivalen a unas 335 canchas de fútbol reglamentarias (≈0,714 ha cada una, medida FIFA estándar).
Las 312 t de CO2 estimadas equivalen a sacar cerca de 68 autos de circulación durante un año (EPA: ≈4,6 t CO2/auto/año).
En 7 años de registro satelital real sobre los 229 polígonos, el NDVI general nunca salió del rango de vegetación densa y sana.
El resultado se actualiza automáticamente mientras cambias los valores. También puedes hacer clic en un árbol del mapa y usar el botón "Usar en calculadora de CO2".
Cálculo ilustrativo con la ecuación alométrica pantropical de Chave et al. (2014): AGB = 0,0673 × (ρ · DAP² · H)^0,976. Se asume que el 50% de la biomasa es carbono y se convierte a CO2 multiplicando por 3,67 (relación de pesos moleculares CO2/C = 44/12). En producción, la plataforma usa la ecuación específica de cada especie del Plan de Compensación.
